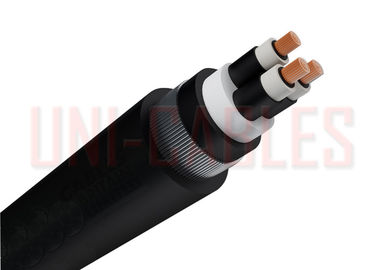

Middelgrote het Voltagekabel XLPE van MDPE BS6622 11kv 3x185 voor Ondergronds Systeem
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| leider: | Klasse 2 vastgelopen koperen geleider | het leiderscherm: | Semi-geleidende XLPE (Cross-Linked Polyethyleen) |
|---|---|---|---|
| Isolatie: | XLPE (Cross-Linked Polyethyleen) | Het isolerende Scherm: | Semi-conducting XLPE (Cross-Linked Polyethyleen) |
| Het metaalscherm: | Het individuele scherm van de koperdraad | pantser: | SWA (Gepantserde Staaldraad) |
| Schede: | MDPE (Middelgroot Dichtheidspolyethyleen) | Voltageclassificatie (Uo/U) (Um): | 6.35/11 (12) KV |
BS6622 Middelgrote het Voltagekabel XLPE MDPE van Standard 11kv voor Ondergronds Systeem
TOEPASSING
Machtskabels voor machtsnetwerken, ondergronds en in kabel
leiding.
Voltageclassificatie (Uo/U) (Um): 6.35/11 (12) KV
Temperatuurclassificatie: 0°C aan +90°C
Temperatuurindex: +280°C
Minimum Buigende Straal: 12 x algemene diameter
Leider
Klasse 2 vastgelopen koperen geleider volgens EN 60228 van BS (eerder BS 6360)
Het leiderscherm
Semi-geleidende XLPE (Cross-Linked Polyethyleen)
Isolatie
Van XLPE (Cross-Linked Polyethyleen) het Type GP8 die toBS 7655 overeenstemt
Het isolerende Scherm
Semi-conducting XLPE (Cross-Linked Polyethyleen)
Separator
Water blokkerende band
Het isolatiescherm
Semi-geleidende XLPE (Cross-Linked Polyethyleen)
Het metaalscherm
Het individuele scherm van de koperdraad volgens BS 6622
Vuller
HUISDIEREN (Polyethyleenterephthalate) vezels
Separator
Bindende band
Beddegoed
Van pvc (Polyvinylchloride) het Type TM1 volgens BS 7655
Pantser
SWA (Gepantserde Staaldraad)
Schede
Van MDPE (Middelgroot Dichtheidspolyethyleen) het Type TS2 volgens
BS 7655
Schedekleur
Rood/Zwarte
AFMETINGEN
| UNICABLES ARTIKELNUMMER. |
SCHEDEkleur | Nr. VAN KERNEN |
NOMINAAL GEBIED IN DWARSDOORSNEDE mm ² |
NOMINALE ALGEMENE DIAMETER | NOMINAAL GEWICHT kg/km |
||
| Onder Pantser mm |
Over Pantser mm |
Globaal mm |
|||||
| Uni11kv03185-BK | Zwart | 3 | 185 | 64.4 | 69.4 | 76 | 12600 |
| Uni11kv03185-RD | Rood | 3 | 185 | 64.4 | 69.4 | 76 | 12600 |
LEIDERS
Klasse 2 Vastgelopen Leiders voor Enige Kern en Multi-Core Kabels
| NOMINAAL GEBIED IN DWARSDOORSNEDE mm ² |
MINIMUMnr. VAN DRADEN IN LEIDER | MAXIMUMweerstand VAN LEIDER BIJ 20ºC | |||||
| Cirkel | Samengeperst rondschrijven | Gevormd | Ontharde Koperen geleider | ||||
| Cu | Al | Cu | Al | Cu | Al | Duidelijke Draden ohms/km |
|
| 185 | 37 | 37 | 30 | 30 | 30 | 30 | 0,0991 |
ELEKTROkenmerken
Koperen geleiderafmetingen en Huidig Laadvermogen
| Nr. VAN KERNEN | NOMINAAL GEBIED IN DWARSDOORSNEDE mm ² |
ONONDERBROKEN HUIDIGE CLASSIFICATIE | |||||
| In Grond Ampèren |
In Buizen Ampèren |
In Lucht Ampèren |
|||||
| Klaver | Vlak | Klaver | Vlak | Klaver | Vlak | ||
| 3 | 185 | 430 | 430 | 370 | 370 | 490 | 490 |
